話說 imx8mm evk開發套件中，有一個DSI2HDMI的小板都沒有外殼


沒有機構的IC板子，很容易因為撞擊導致零件掉落而損壞(撞件)，為了保護開發套件的使用

撥了一個空，幫它做一個外殼來保護它

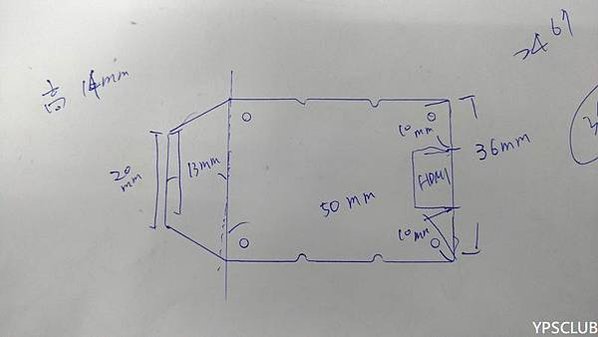

首先先繪製平面圖

P_20200316_175134_vHDR_Auto

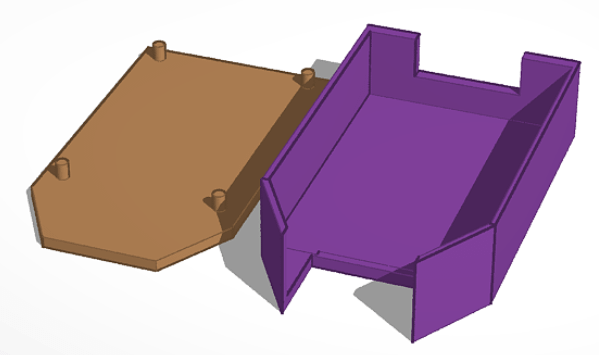

之後利用 thinkercad線上繪製3D圖檔

https://www.tinkercad.com/things/fKMzmgsXH6b-imx8mm-dsi2hdmi-v2




利用家中XYZ PRINTING-da Vinci nano將之列印出來

P_20200318_093057_vHDR_Auto

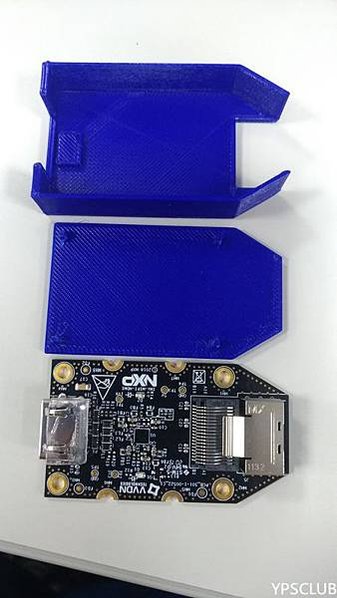

將三個組合起來

P_20200318_093132_vHDR_Auto_1

利用E8000膠水將外殼黏合起來

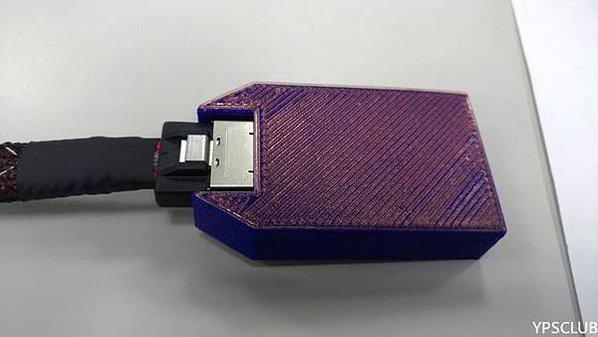

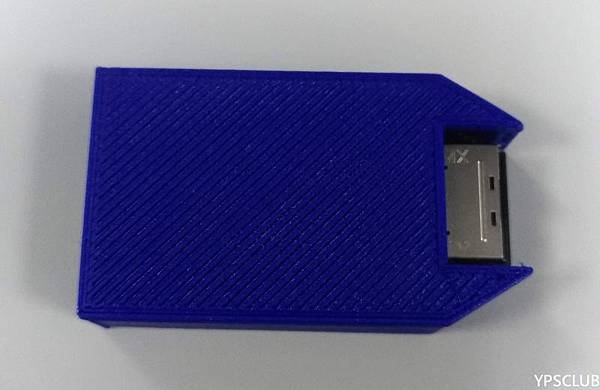

有了外殼的保護，相信這個小板可以用更久.

P_20200317_090859_vHDR_Auto



以上做紀錄.
